Gabinete arcade

Mi primer recreativa multisistema completamente hecha en casa

"La JaguArcade I"

------------------------------------------------------------------------------------------------------------

Fabricando el mueble Arcade

En este tuto explicare como diseñar, crear y armar tu propio gabinete arcade, con el objetivo de que tengas tu propia recreativa en casa. Esta es la primera entrega de la saga de tutoriales enfocado a la construcción de recreativas multisistema o multiconsola desde cero, abarcando aspectos como son, mueble o gabinete, materiales y herramienta a utilizar, electrónica y conexiones, software y programación, instalación y configuración de emuladores y demás detalles.

Bien empezaremos con la elaboración del mueble o gabinete arcade, para la cual aclaro antes que nada que su fabricación es opcional y que incluso se puede comprar uno por internet o en algún establecimiento donde se vendan máquinas y refacciones arcade. Sin embargo la experiencia de juego no es la misma sin un gabinete arcade sobre todo si al igual que yo, eres de los nostálgicos que vivieron la época gloriosa de las arcades durante la niñez, donde acudías con los amigos a jugar después de la escuela y pasar largas tardes de juegos, retas, riñas o incluso apuestas contra otros amigos.

Regresando al tema del mueble arcade, recomiendo ampliamente hacerte uno si quieres tener tu recreativa para uso personal y divertirse con los amigos además que es muy divertido hacer las cosas al gusto de cada persona. Existen diferentes modelos de recreativas para uso personal, como las llamadas bartop, incluso puedes encontrar fácilmente planos detallados para un diseño de mueble en la web. Teniendo el material y los recursos puedes hacerte tu propio mueble en una semana o menos dedicándole dos o tres horas diarias.

Si tienes hijos, este es el proyecto ideal para hacerlo en familia, es divertido y además se aprende muchas cosas y se le hace conocer a los pequeños y las nuevas generaciones, los juegos de antaño que también siguen siendo muy buenos, en comparación con juegos recientes con alta calidad en gráficos y poca creatividad. Todo esto, sumado a la satisfacción de decir yo mismo lo hice y aprendi muchas cosas y que las cosas hechas por uno mismo están hechas al gusto de cada quien.

Ahora empezaremos con la construcción de la recreativa, para ello empezaremos con lo primero que es el gabinete o mueble que es de gran importancia por que resguarda cableado, CPU, monitor, bocinas, fuente, ventilador y demás Hardware, además la experiencia de juegos es mucho mejor. Para diseñarlo existen diversas opciones y te las listare para que tu escojas la que más te conviene y más se acomode a lo que deseas de acuerdo a tu presupuesto, los materiales que dispongas o lo que desees según tu creatividad. Puedes hacer tu recreativa de acuerdo a las siguientes opciones en listadas desde la más sencilla y económica hasta la más compleja y costosa, eso depende de dos cosas, tu ingenio y tu bolsillo.

-PC con pulsador hecho con diodos. Con o sin gabiente (puerto paralelo necesario)

-PC con control arcade casero (puerto paralelo o usb necesario, botones y palancas arcade)

-PC con Joysticks Arcade ( los puedes comprar por internet, son caros pero solo los conectas y ya)

-Gabinete arcade tipo bartop (la opción mas recomendable para uso personal )

-Gabinete arcade clásicos

-Comprar un gabinete ya hecho con LCD en alguna tienda de arcades (la mejor opción si quieres venderla o rentarla)

Para armar tu recreativa debes de tomar en cuenta el equipo que tienes y que quieres usar, es decir, tu gabinete tendrá dimensiones de acuerdo al equipo que tengas disponible, ya sea si quieres convertir en recreativa o rockola una laptop, una computadora de escritorio con monitor de cinescopio o de lcd o con TV de pantalla plana. La forma del gabinete también depende del tipo de mueble y dimensiones que quieras que tenga, ya sea si deseas que sea del tipo bartop, arcade clásica, arcade mini, mueble de rockola, modelo caramelo, mini caramelo, cisne, en fin existen diversos modelos y te puedes guiar en los modelos que venden los fabricantes en sus páginas en la red. Para que te des una idea de los tipos de mueble que te puedes hacer dejo la siguiente imagen.

Yo recomiendo que si la quieres hacer para uso propio te hagas un modelo bartop debido a que solo se necesita poco espacio para el cpu y un monitor, en retrovicio y zona arcade tienen diversos modelos de este tipo y temas relacionados con el Maximus Arcade, incluso puedes buscar algunos planos o algún modelo con ayuda del buscador de imágenes de google. En el caso más económico hacerte un mando arcade con las botoneras solo necesitas comprar los botones, palancas y puedes acoplarlo en un cajón o incluso en una mesa o mueble que ya no uses. Pero si quieres hacer recreativas para uso comercial se complica el asunto por que debes de hacer espacio y sacar medida para, la alcancía, el monedero electrónico, bocinas, los pulsadores y demás cosas que debe de llevar, necesitas mas herramienta para hacer la canaleta de los bordes donde se pone las molduras, necesitas un cristal para proteger el monitor cortado a la medida de él o un acrílico, madera mas resistente y la instalación del monedero electrónico con alcancia. También la programación y tipos de juegos a meter en ella cambian.

Tipos de madera utilizadas en gabinetes:

Mdf

Es un aglomerado elaborado con fibras de madera (que previamente se han desfibrado y eliminado la lignina que poseían) aglutinadas con resinas sintéticas mediante fuerte presión y calor, en seco, hasta alcanzar una densidad media., es una madera muy limpia, resistente, con una textura suave al tacto y color uniforme, no se pudre ni carcome. Este tipo de madera es la mejor opción para un gabinete tipo bartop de uso doméstico. Se puede cortar, dibujar, perforar, marcar y pintar en ella fácilmente. Este tipo de madera es muy utilizada en modelismo de diversos tipos. La he utilizado mucho en modelos de robótica. Todas las hojas de mdf miden 2.44 x 1.22 m y vienen en diferentes grosores 4 mm, 9mm, 14 mm los más comunes. Con una hoja de 9mm es suficiente yo la compre en 270 pesos a mediados de 2012.



Melaminico

Es aglomerado estándar ó hidrófugo con acabado decorativo melamínico en una o dos caras. Este acabado consiste de un papel impreso, que puede ser en diseños sólidos, maderas o granitos y que está impregnado de resina melamínica y termofusionado por presión y temperatura al tablero, lo que lo convierte en un material de extraordinaria apariencia y resistencia a agentes químicos de uso casero, al manchado y a quemaduras de cigarro. Es la madera utilizada para fabricar muebles, mostradores, y maquinitas recreativas y las de apuestas tipo pikachu, debido a su resistencia y acabado en ambas caras. La hoja también mide 2.44m x 1.22m en grosores de 6, 12, 16, 19 mm, siendo el de 16 mm el utilizado en maquinitas debido a que tiene el grosor perfecto para ponerle moldura T en su canto que puede ser de diversos colores. El melaminico tiene acabados muy bonitos y tiene la ventaja de que no necesitas pintarlo, viene en colores blanco, rojo, azul, negro, amarillo, verde y varios tonos de madera. Una recreativa hecha con este aglomerado se ve muy profesional y con una textura tipo madera se ve muy elegante. La desventaja que posee es que se necesitas cierra de banco para cortarlo o sierra cinta profesional con una sierra de corte fino por que de lo contrario se despegaran migajas del acabado melaminico por donde se va cortando. También es necesario ponerle moldura T en su borde o canto para evitar que se descascare por los bordes y que no se vea desnuda la madera comprimida y evita que se moje. Yo compre una hoja de melaminico negro de 16 mm a principios de 2012 en 540 pesos.

Contrachapado

El contrachapado, también conocido como multilaminado, "plywood", triplay o madera terciada, es un tablero elaborado con finas chapas de madera pegadas con las fibras transversalmente una sobre la otra con resinas sintéticas mediante fuerte presión y calor. Esta técnica mejora notablemente la estabilidad dimensional del tablero obtenido respecto de madera maciza. La presentación más común de este material es en tableros de 1,22x2,44 m, en grosores que van de los 2,5 mm hasta los 36 mm en casi cualquier tipo de madera, predominando las maderas blandas. Existe una gran variedad de madera contrachapada.

Suelen hacerse tableros de pino y abeto para uso industrial y la construcción. Asimismo podemos encontrar tableros enchapados con maderas decorativas como el roble rojo, abedul, arce, caoba, entre otras maderas duras. Suele presentar una resistencia limitada a la humedad, en contraste, tenemos tableros en los que se usa pegamentos especiales basados en fenol-formaldehido, capaces de resistir la podredumbre y prevenir el hojeo de las capas del material.





diseño

Cuando ya tengas en mente como quieres que sea tu gabinete, lo que procede es sacar medidas de tu equipo, esto es importante si quieres acoplar un monitor de cinescopio o una TV debido a que ocupan mucho espacio y debes de acomodarlos de manera que no ocupen mucho espacio y no se pierda visibilidad. Debes de sacar medidas para tener una idea de como acomodar tu CPU monitor y demás hardware dentro del gabinete. Cuando ya tengas medidas y un dibujo o modelo de gabinete. Te recomiendo que antes de pasarlo a la madera, hagas el dibujo de las tapas a escala real en cartón y trases líneas de orientación para saber dónde van a ir tus bases tornillos y ubicación de CPU, monitor y bocinas. También debes de sacar esas medidas de las partes que formaran en el gabinete para que las acomodes en la hoja de madera y la puedas aprovechar al máximo, desperdiciando lo más mínimo de material. Una hoja de mdf o melaminico alcanza para un gabinete arcade mini, pero para uno de tamaño medio o grande necesitaras dos hojas. En este tuto me enfocare a fabricar un mueble arcade de tamaño medio para uso comercial, que es mas difícil de hacer que los demás y, si observas como se fabrica este, podrás hacer fácilmente cualquier otro, y te recuerdo que un mueble tipo bartop para uso personal es mas sencillo de hacer, más barato y más rápido de hacer. puedes tomar como referencia los siguientes modelos para fabricar la tuya.



O tambien si lo deseas simplemente puedes hacerte un mando arcade para la PC. se puede hacer, con diodos, comprando un pulsador arcade, con un teclado viejito o con joysticks. puedes tomar de referencia algún diseño en la web o alguno de los sigientes

aunque lo mas sencillo sería tomar una mesa vieja, hacer los hoyos para las palancas y botones y colocar ahí todo el cableado, y a sentarse a jugar.

yo me inspire en este modelo para hacer la mía

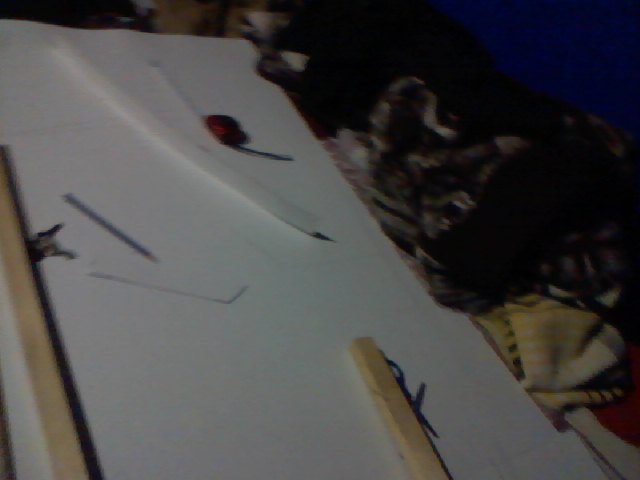

cuando tengas tu plano ya diseñado ahora procede a marcarlo o hacer una plantilla que collocaras en la hoja de madera y cortaras. es conveniente que lo primero que marques y cortes sean las tapas laterales del gabinete.

coloca tu plantilla en la madera y procede a cortar para ello necesitaras sierra caladora. para cortar melaminico necesitas una sierra profesional de dientes finos y altas revoluciones por que lo contrario se descascara el acabado cuando lo cortes.

debes de ser duidadoso en las medidas de altura de tu recreativa de manera que quede a una altura media, para que cualquier persona pueda jugarla sin agacharse o estirarse mucho, tomando en cuenta que las rueditas y el grosor de la madera de tu base agregan altura

tendrás que hacer esto dos veces para tener las dos caras laterales. si quieres ponerles moldura T para protejer tendras que utilizar router. yo no tengo uno asi que primero marca una linea a la mitad del canto de mi tablero y fui cortando y desgantando un poco con mi sierra caladora solo para hacer una especie de canaleta nada profunda. despues tube que ir haciendo profundidad a esa canaleta con una sierra de dientes de sierra y desgastar la madera poco a poco y a mano. fue un gran lio y tube que usar guantes, la verdad se pierde mucho tiempo raspandole y puede quedar descentrado. en el siguiente video se aprecia como lo hice y la herramienta que usé. despues de eso tendras que ir clavando y acomodando la  moldura T en esa canaleta que hiciste. la moldura entra a presion y ademas utilizé un poco de pegamento.

cuando ya tengas estas tapas marca las lineas y puntos necesarios para saber donde vas a perforar para atornillar las bases que unen ambas tapas y los elementos que sirvan de estructura. ahora lo que sigue es hacer la base del gabinete que debe de tener rueditas, basicamente es un cuadrado o rectangulo donde luego atornillaras algunas barras de madera para apoyar las ruedas. yo hice algo así

cuando tengas una pieza como la de la imagen procederas a marcar donde irán tus ruedas y los hoyos donde se atornillaran y despues pintarla o barnizarla. después de esto debes de apoyar en alguna base tus dos caras laterales para que puedas atornillar la base que acabas de hacer y quedan bien fijas y no se muevan mientras las atornillas.

de esta misma manera debes de ir atornillando y uniendo barras de madera que unan ambas tapas y refuerzen la estructura y que posteriormente te ayudaran a sostener y fijar el monitor y otras partes de la recreagtiva, el lugar donde van a ir lo marcaste anteriormente. cuando ya hallas agregado estas barras de madera ya podras poner en pie el mueble para poder ir trabajando mas comodamente en el. teniendo esas barras de madera de apoyo solo puese algunas mas para apoyar mi monotor. este monitor es de los viejitos, pero uno LCD es mucho mas facil de colocar solo se atornilla en la madera por que la mayoria de ellas tienen unos tornillos en su parte trasera que para atornillarlos a una base.

despues tendras que hacer la base o antifaz que cubrira el monitor y en donde se apoyará tambien un cristal o acrilico. esto no es otra cosa que un cuadrado de madera que se marca un rectangulo centrado en el del tamaño de la pantalla de tu monitor y lo recortaras, esto debe hacerse con madera no muy gruesa. previamente marcaras y pondras tornillos o bases para que se apoye este cuadro de madera. ami me quedó algo así.

este cuadro de madara sirve de antifaz al monitor y será donde colocaras todo el workart que desees de tus personajes favoritos primero lo pinté, me descargué algunas imagenes, las imprimí, las recorte y pegue incluso se puede hacer una especie de collague, lo hice así por que será protegido por el cristal. después tendrás que hacer unas bases o topes para que descanse el cristal, lo puedes hacer con trozos de madera y tornillos. yo hice algo como lo siguiente

después tendrás que hacer otro rectángulo de madera de manera similar que sera colocado en la parte inferior y que es donde se colocara la alcancía y el monedero electrónico si deseas colocarle, sino es este el caso simplemente cortas un rectángulo  a la medida y lo fijas a las caras laterales con ayuda de trozos de madera y tornillos. después de eso tendrás algo como lo siguiente.

ahora sigue el turno de el cajón y tablero donde irán los controles, botones y palancas. para ello debes de ir cortando rectángulos a la medida de el ancho de tu arcade. en la foto anterior ya le coloqué el primer rectángulo inferior del cajón, después tienes que hacer el rectángulo que va en lado frontal. para que se unan el rectángulo inferior y el frontal deberás hacer cortes en angulo de 45° para que al unir sus bordes formen 90° y queden como una escuadra, de lo contrario quedara  a la vista alguno de los bordes del melaminico y se vera mal. cuando hallas atornillado esos dos rectángulos a los constados con ayuda de trozos de madera y tornillos para madera, ya tendrás una especie de cajón.

lo que resta es hacer el tablero que va en la parte superior de ese cajón y es donde se colocaran los botones y palancas, te recomiendo que esta pieza le coloques visagras para que puedes abrir y cerrar facilmente este cajón para hacer mantenimiento, cableado o cambio de botones o palancas. antes que nada debes de pensar la manera en que iran distribuidos tus botones, es decir si quieres que tenga solo 6 botones y los demas en otro lugar o si colocas los nueve juntos como las maquinas de xbox, o tal vez puedes hacerlo como algun tablero arcade que hallas visto.

cuando ya tengas en mente como iran tus botones y palancas deberas de marcar en papel o en la madera las lineas y puntos que te indicaran la distribucion que deseas y los lugares donde haras los hoyos. tambien debes de marcar la forma del contorno del tablero

la separacion que exste entre el centro de cada perforacion de boton es de 4 a 5 cm, yo lo hice de 5 cm y de 7 cm entre el centro de la perforacion de la palanca y el boton mas cercano. para que tengas una mejor idea de estas medidas puedes ver mi diseño de joystick arcade que puse anteriormente. lo primero que debes de hacer es cortar el contorno del tablero y poner la canaleta para la moldura T y colocarla antes de hacer las perforaciones para los botones. Para hacer los hoyos para los botones y palanca forzosamente necesitas utilizar una herramienta que se coloca en el broquero del taladro como esta

antes de perforar tu tablero debes de revisar que el agujero que hace esta herramienta sea de la medida de tus botones y que encajen correctamente sin que queden flojos ni muy apretados. el hoyo para la palanca es un poco mas grande que el de botón. yo utilizé una herramienta como esta

despues de que ya este perforado el tablero y ya tenga la moldura T si es que le deseas poner, debes de colocar las bisagras que despues atornillaras al cajón de las botoneras. a mi me quedo asi.

 lo que procede es colocar los botones y apretarlos. despues se coloca su microswitch y las palancas van atornilladas,

ahora iremos a hacer la marquesina que es el anuncio, caratula o como quieras llamarle que va en la parte superior de la maquina y tiene tambien un poco de workart, personajes dibujos y el nombre del juego o de la maquina, y que suele colocarsele iluminacion para que resalte a la vista. primero que nada debes de hacer su base inferior donde se colocara y su base superior que es la tapa de hasta arriba de la maquina. la marquesina es basicamente un rectangulo al cual le haremos algunos cortes en su interior yo hice la mía así

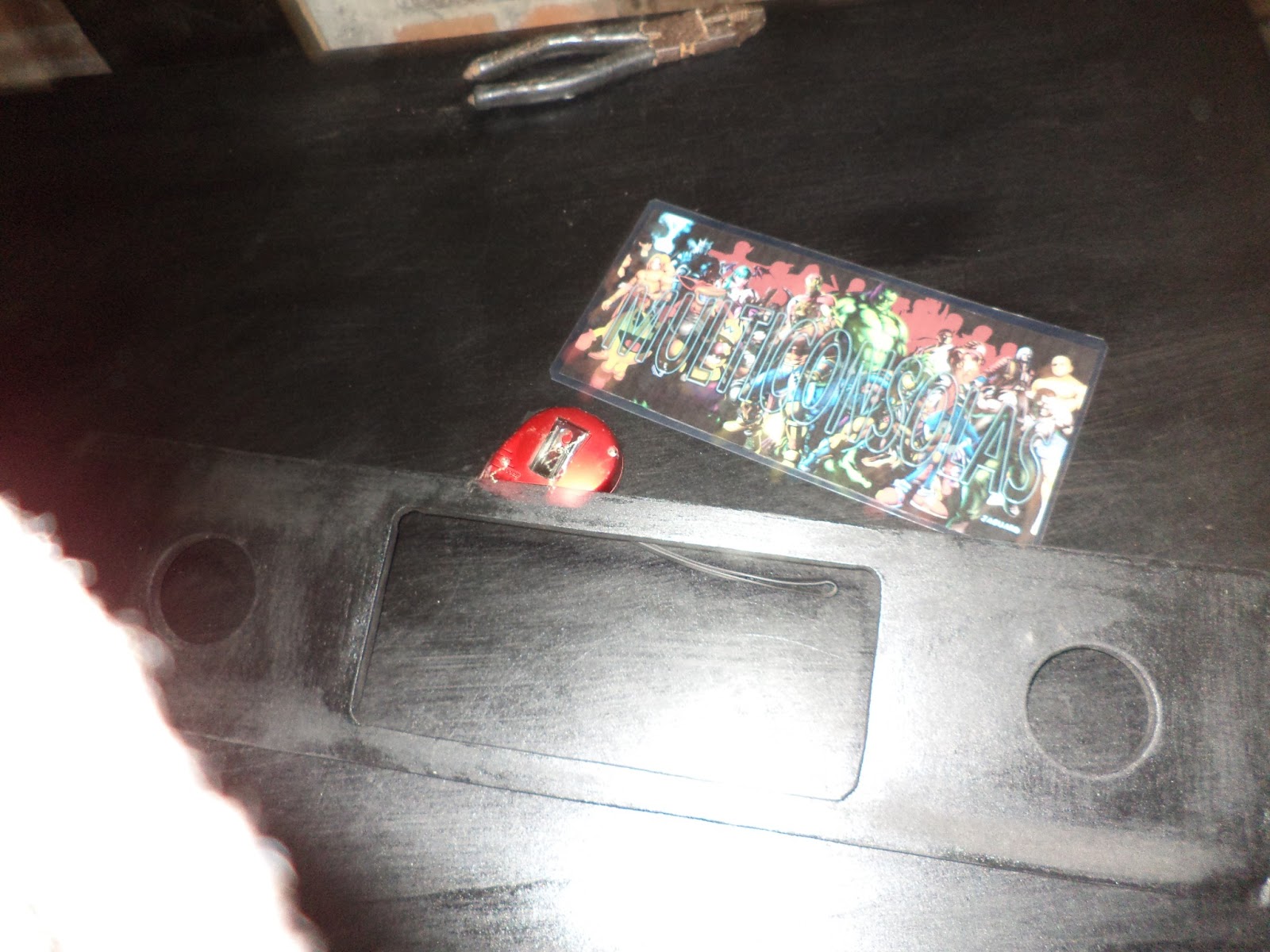

esos circulos laterales son para colocar misbocinas y el rectangulo del centro es para colocar el anuncio de mi marquesina. caundo ya tengas esta pieza marcada, cortada y lijada con una lija fina para un buen acabado. procederas a pintarla. el rectangulo que le hice es poco mas pequeño que una hoja tamaño carta. por que mi anuncio de marquesina lo imprimí en una hoja y despues fui a la papeleria y me lo enmicaron como lo hacen con credenciales oidentificaciones. me salio 8 pesos, tambien se puede hacer con acrilico que es mas resistente y puedes hacer marquesinas mas grandes, pero es mas caro.tambien me hice la tapa de atras del gabinete que tambien es un rectangulo al cual le atornillaremos unas bisagras para fijarlo en una de las caras laterales del gabinete y puedamos abrirlo y acceder a el interior en cualquier momento. despues le acoplaremos las chapas o cerrojos o lo que le quieran poner para cerrar el gabinete. en la siguiente imagen se observa el cuadro de mi marquesina, la imagen de mi marquesina y la puerta trasera de mi gabinete ya pintada.

despues con un poco de clavitos y pegamento fije la imagen a la marquesina y posteriormente puse una tela de malla de aluminio que me regalaron y que se utiliza para hacer cajones de bocinas y la venden en tiendas de articulos de autos. despues atornille mis bocinas en su sitio.

despues atornille la base de la marquesina en el mueble, esta base es un rectangulo que se coloca en la parte inferior de la marquesina, que debe de llevar canaleta para moldura T al igual que su tapa superior, te recuerdo que esto solo es necesario si decidiste usar melaminico. las demas maderas se pueden trabajar sin moldura, pero necesitan pntarse o barnizarse.

después coloque la parte frontal de la marquesina con todo y bocinas y le atornille su tapa superior. y me quedo una belleza así.

por ultimo en en el cuadro de la parte inferior de la marquesina hice dos hoyos, para colocar dos botones que son para navegar, entrar y salir de menús  y otro botón mas en la parte superior del gabinete que es para prender y apagar la maquina.

y es así, amigos como ha quedado el gabinete arcade y la recreativa empieza a cobrar vida. lo que prosigue es la instalación, programación del equipo así como la configuración de juegos y emuladores.
